Jak vytvořit konektor RJ-45

Není potřeba provrtat zeď na velikost konektoru (2-3cm), ale stačí 8mm protáhnout UTP kabel a konektor vytvořit až za zdí. Buďte jako profesionál.

Pro ukázku kliknutím zde najdete i instruktážní video umístěné na našem youtube kanále

🛠️ Co budete potřebovat

UTP kabel (nejčastěji Cat5e nebo Cat6).
Konektory RJ-45 (doporučuji mít jich pár navíc pro případ chyby).
Krimpovací kleště (obsahují i nůž na stříhání a holení kabelu). Cena takových kleští je do 200Kč.
(Volitelné) Krytka konektoru (nasazuje se na kabel ještě před krimpováním).

🎨 Schéma zapojení (Standard T568B)

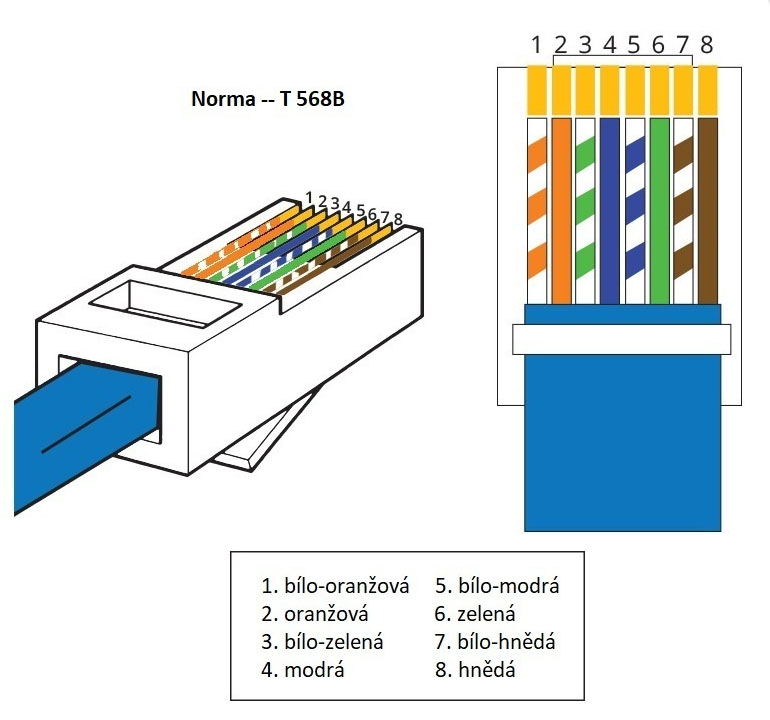

Nejdůležitější částí je správné pořadí barevných drátků. Dívejte se na konektor zespodu (hladká strana bez západky) tak, aby zlaté piny směřovaly nahoru a vstup pro kabel byl dole. Pořadí zleva doprava je:

📝 Postup krok za krokem

1. Příprava kabelu
Pokud používáte gumovou krytku konektoru, navlékněte ji na kabel nyní.
Pomocí krimpovacích kleští (nebo opatrně nožem) odstraňte vnější šedou izolaci kabelu v délce asi 2–3 cm. Dávejte pozor, abyste neřízli do vnitřních barevných drátků.

2. Rozpletení a narovnání
Uvnitř uvidíte 4 kroucené páry. Rozpleťte je a jednotlivé drátky prsty co nejvíce narovnejte a vyhlaďte. Pokud je uvnitř kabelu plastová výztuž nebo nit, odstřihněte ji.

3. Seřazení barev
Seřaďte drátky vedle sebe přesně podle schématu T568B (viz obr. výše). Pevně je držte mezi palcem a ukazováčkem, aby se nepřeházely.

4. Zastřižení (Klíčový krok)
Zatímco držíte drátky pevně seřazené, zastřihněte je krimpovacími kleštěmi tak, aby byly všechny stejně dlouhé.
Délka vyčnívajících drátků by měla být cca 1,3 cm.
Důležité: Drátky musí být dost dlouhé na to, aby dosáhly až na konec konektoru, ale vnější izolace (šedý obal) se musí dostat dovnitř konektoru, aby ji konektor sevřel.

5. Zasunutí do konektoru
Opatrně zasuňte drátky do konektoru RJ-45. Držte konektor západkou dolů (nevidíte ji) a piny k sobě.

Zatlačte kabel nadoraz.
Zkontrolujte čelní stranu konektoru: vidíte konce měděných drátků u všech 8 pozic?
Zkontrolujte boční stranu: je vnější šedá izolace zasunutá uvnitř konektoru (pod místem, kde se bude lisovat)?

6. Krimpování (Lisování)
Vložte konektor do příslušného otvoru v krimpovacích kleštích (označeno 8P).
Silně kleště stiskněte až na doraz (často uslyšíte cvaknutí). Tím se zlaté piny zaříznou do drátků a plastový výstupek zajistí kabel proti vytržení.

7. Kontrola
Vyjměte kabel a pohledem zkontrolujte:
